Grilă ventilație pliabilă 100–160 mm, montaj din interior

Description

Grila ventilatie pliabila pentru montaj din interior

Grila ventilatie pliabila VTA-GP-100160 este o solutie pentru capatul exterior al unui traseu de ventilatie atunci cand accesul la fatada este dificil sau imposibil. Particularitatea produsului este mecanismul de pliere: grila poate fi introdusa prin traseu din interiorul cladirii, apoi deschisa la exterior. Instalatorul poate astfel manevra piesa din incapere, pastrand controlul asupra ei cu ajutorul snurului de siguranta.

Modelul este reglabil pentru diametre de la 100 la 160 mm si este prevazut cu plasa antiinsecte. Aceste caracteristici il fac o optiune de luat in calcul la alegerea unei grile pentru o trecere circulara existenta. Configuratia concreta a traseului si spatiul necesar pentru manevrare se verifica inainte de montaj.

Ce aduce mecanismul pliabil

O grila montata pe fata exterioara a peretelui poate fi greu de instalat atunci cand acea zona nu este accesibila din exterior. La acest model, piesa se pliaza pentru a putea trece prin deschiderea traseului. Dupa ce a trecut de perete, se deschide si se aseaza pe fata exterioara, conform secventei fotografice publicate pentru produs.

Cu o grila ventilatie pliabila, avantajul urmarit este posibilitatea de a efectua aceasta manevra din interior. Fotografia din galerie arata piesa in pozitia de introducere prin tub. In fisa de produs VENTAIR gasesti intreaga secventa fotografica, pentru a vedea diferenta dintre pozitia pliata si cea finala.

Reglaj pentru diametre de 100-160 mm

Intervalul de utilizare declarat pentru VTA-GP-100160 este 100-160 mm. La alegerea produsului, verifica diametrul traseului pe care va fi montat, accesul din incapere si posibilitatea de a introduce grila pliata. Intervalul de reglaj se refera la utilizarea pe traseul de ventilatie; pentru identificarea piesei foloseste si codul VTA-GP-100160.

Aceasta grila ventilatie pliabila este prezentata separat de unitatea de ventilatie si de tubul de perete. Pentru un proiect complet, alegerea grilei se coreleaza cu cerintele traseului si cu documentatia echipamentului folosit. Daca inlocuiesti o piesa existenta, compara configuratia de montaj inainte de comanda.

Plasa antiinsecte si snur de siguranta

Plasa antiinsecte face parte din dotarea produsului. Suprafata de ventilatie publicata pentru varianta cu plasa este de 135 cm2. Valoarea descrie suprafata de ventilatie a grilei, iar dimensionarea intregului sistem se face in functie de echipamentele si traseul proiectului.

Snurul de siguranta are rolul de a preveni scaparea piesei in exterior in timpul manevrarii. In secventa de montaj, snurul este tinut din interior in timp ce grila trece prin deschidere si este asezata pe fatada. Folosirea lui este parte din modul de manevrare ilustrat pentru aceasta grila ventilatie pliabila.

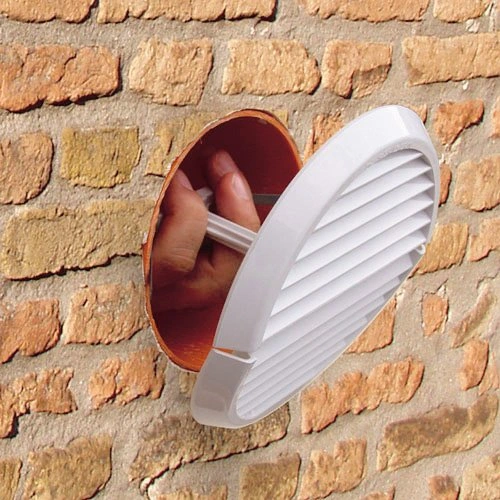

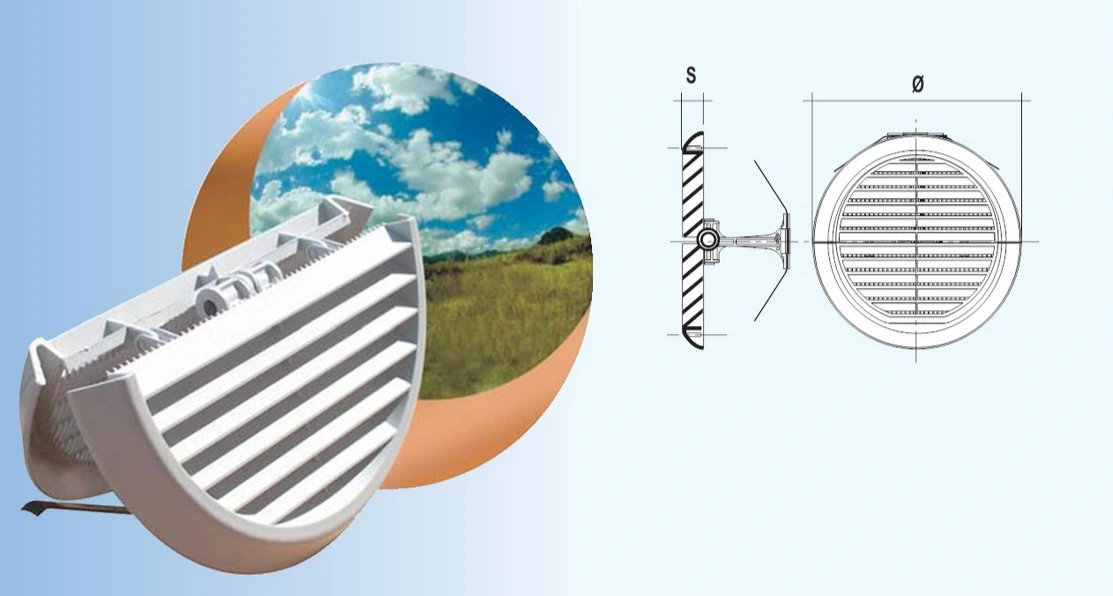

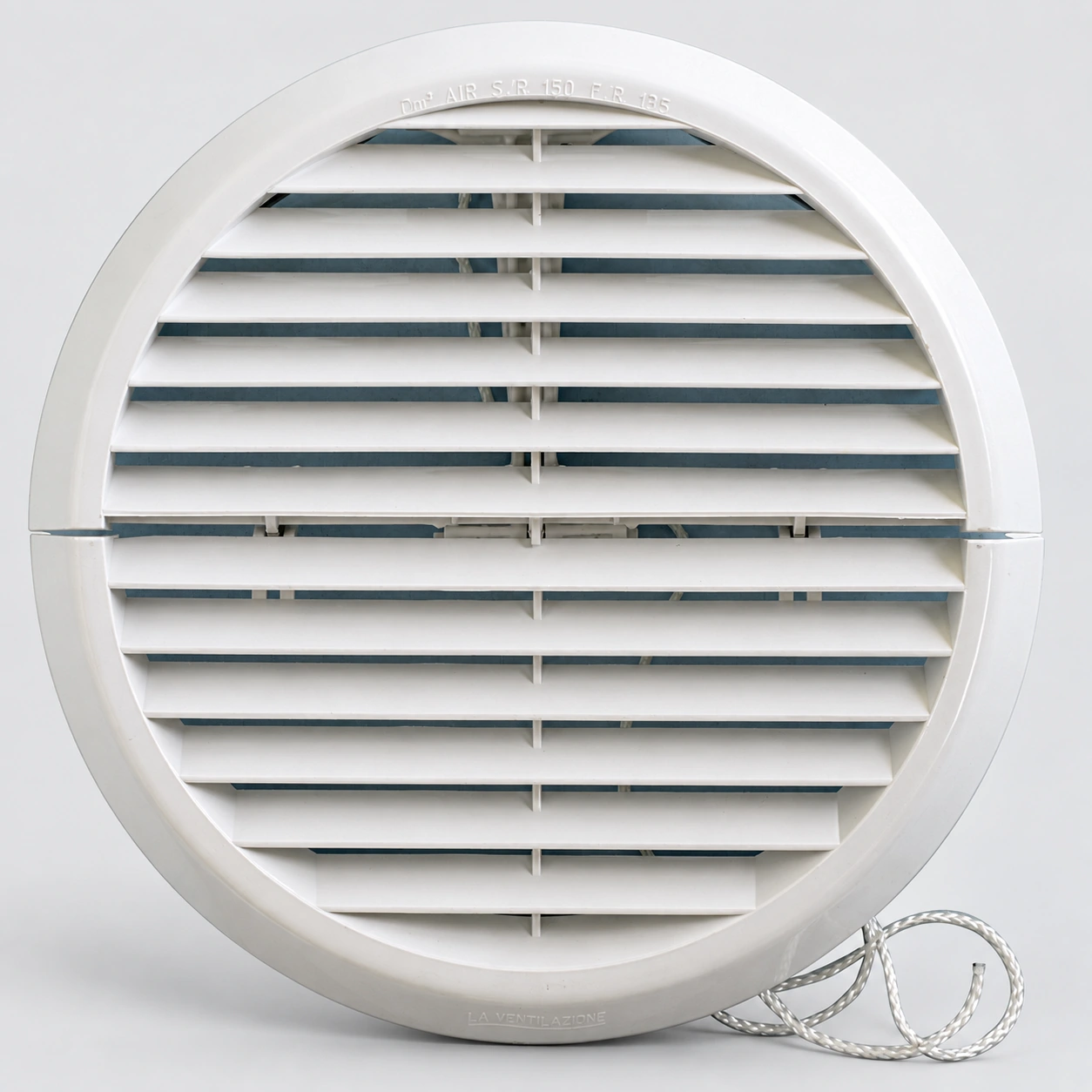

Fotografia frontala te ajuta sa identifici lamelele, imbinarea centrala si snurul acestei grile. Imaginea de montaj arata cum este manevrata prin deschiderea circulara, iar ilustratia de principiu completeaza vederea frontala. Impreuna cu fisa PDF, galeria ofera repere pentru identificarea produsului si intelegerea mecanismului pliabil.

Date de produs

Documentatie si alegerea produsului

Am pregatit o fisa de produs VENTAIR pentru grila ventilatie pliabila VTA-GP-100160. Documentul reuneste datele de produs, fotografia reala si schemele de montaj. Secventa fotografica este prezentata in ordinea manevrei: plierea si introducerea prin traseu, deschiderea la exterior si asezarea pe fata exterioara a peretelui.

Schemele de dimensiuni din documentatie prezinta mai multe variante si coduri. Parametrii confirmati pentru articolul VTA-GP-100160 sunt separati in tabelul de produs: diametre de utilizare 100-160 mm si suprafata de ventilatie de 135 cm2 pentru varianta cu plasa. Fotografiile si schemele te ajuta sa identifici piesa si sa intelegi mecanismul, impreuna cu datele din tabel.

Pentru a alege o grila ventilatie pliabila, porneste de la diametrul traseului si modul de acces la montaj. Transmite aceste informatii echipei VENTAIR impreuna cu o fotografie a deschiderii existente. Astfel, produsul si configuratia de instalare pot fi evaluate pentru situatia concreta din proiect.

Fisa PDF poate fi descarcata pentru consultare inainte de comanda sau pentru discutia cu instalatorul. Ea pastreaza informatiile esentiale intr-un singur document: codul comercial VENTAIR, intervalul de reglaj, dotarea cu plasa si snur, plus imaginile care explica manevrarea din interior.

Compatibilitate și solicitare de ofertă

Pentru evaluarea montajului, trimite echipei VENTAIR diametrul traseului, o fotografie a deschiderii și modelul echipamentului de ventilație. Compatibilitatea se verifică după documentația acestuia și condițiile concrete ale fațadei.

Întrebări frecvente

Grila se poate monta din interior?

Da. Mecanismul pliabil permite introducerea grilei prin traseul de ventilație și deschiderea ei la exterior. Accesul și spațiul necesar pentru manevră se verifică înainte de montaj.

Pentru ce diametre este reglabilă?

Intervalul de utilizare declarat pentru VTA-GP-100160 este de 100–160 mm. Verifică diametrul traseului și geometria de montaj înainte de comandă.

Are plasă antiinsecte?

Da. Grila are plasă antiinsecte; suprafața de ventilație declarată pentru varianta cu plasă este de 135 cm².

Ce rol are șnurul de siguranță?

Șnurul ajută la păstrarea controlului asupra piesei în timpul manevrării din interior, pentru a evita scăparea ei în exterior.

Poate fi folosită la orice recuperator?

Compatibilitatea se verifică pentru traseul și echipamentul concret: diametrul, debitul, pierderea de presiune și cerințele grilei exterioare. Intervalul 100–160 mm nu garantează singur compatibilitatea cu orice unitate.
